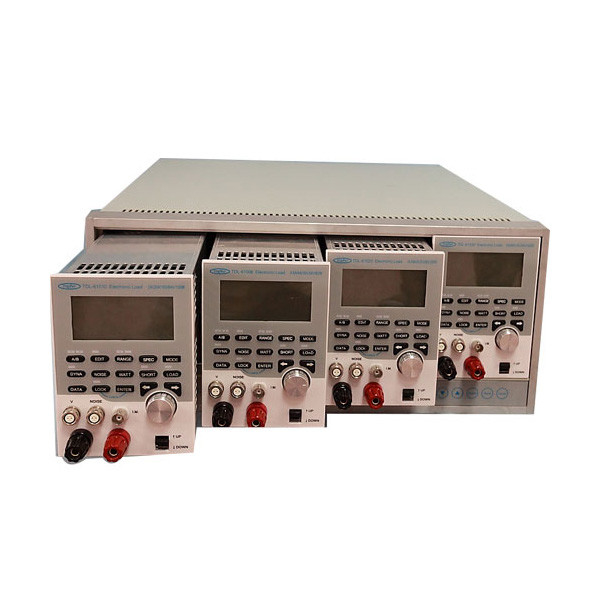

Carico elettronico a corrente continua programmabile a più segmenti 16 bit Alta precisione

Name: Carico elettronico a corrente continua programmabile a più segmenti 16 bit Alta precisione
Brand: Dongguan Chuangrui New Energy Co., Ltd
SKU: TDL-6100
Availability: InStock

Dettagli del prodotto

Luogo di origine: Cina

Marca: Topfer

Numero di modello: TDL-6100

Termini di pagamento e di spedizione

Quantità di ordine minimo: Un set

Prezzo: to be discussed

Imballaggi particolari: Casse di legno

Tempi di consegna: Da 1 a 2 settimane

Termini di pagamento: T/T

Capacità di alimentazione: 10 serie /20 giorni

Ottieni il miglior prezzo

Dettagli del prodotto

Descrizione del prodotto

Dettagli del prodotto

Evidenziare:
                                                                                                                                                                                                                                                carico elettronico a corrente continua programmabile a più segmenti, carico elettronico a corrente continua programmabile a 16 bit, Carico programmabile a più segmenti


Risoluzione:	12 bit	Dinamico:	CC&CR
Accuratezza:	2% F.S.	Tempo di aumento:	15 us
Attrezzatura:	0-10V	Impedenza di ingresso:	100KΩ(min.)@60V

Risoluzione:	12 bit
Dinamico:	CC&CR
Accuratezza:	2% F.S.
Tempo di aumento:	15 us
Attrezzatura:	0-10V
Impedenza di ingresso:	100KΩ(min.)@60V

Descrizione del prodotto

Il carico elettronico a corrente continua programmabile è in grado di eseguire misurazioni di tensione e corrente multi-segmento 16 bit ad alta precisione.

Caratteristiche:

Progettazione modulare di facile utilizzo, plug and play
Per applicazioni ad alta corrente e alta potenza, più moduli di carico elettronico possono essere parallelizzati fino a 2400W
La progettazione dell'interfaccia master/slave consente l'esecuzione sincrona di più moduli di carico elettronico
100 serie di capacità di stoccaggio dei parametri di prova
Misurazione multi-segmento 16 bit di tensione e corrente ad alta precisione
Funzione di misurazione del rumore inclusa
Prova di cortocircuito e misurazione della corrente di cortocircuito
10 gruppi di memoria programmabili, ciascuno con 10 passaggi, possono essere collegati per il test, migliorando l'efficienza dell'automazione
TDL-6101: telaio del modulo a singolo carico
TDL-6104: quattro cornici per moduli di carico
TDL-61006: modulo di carico elettronico 6A/60V/60W
TDL-61010: modulo di carico elettronico 20A/60V/100W
TDL-61025: modulo di carico elettronico 10A/250V/250W
TDL-61030: modulo di carico elettronico 60A/60V/300W
TDL-610001: scheda di misurazione del rumore a modulo singolo (20MHz)
TDL-610003: telecomando

Scheda di specifiche:

Modello

61006

61010

61025

61030

Input/Output

20W

60 W

20W

100 W

25W

250 W

30W

300 W

Corrente di uscita CC

0 ~ 0,6A

0~6A

0~2A

0~20A

0~1A

0~10A

0~6A

0~60A

Voltaggio

2 ~ 64V ((2 ~ 60V per la modalità CR)

2 ~ 64V ((2 ~ 61V per la modalità CR) modalità)

2 ~ 256V ((2 ~ 250V per la modalità CR)

2 ~ 64V ((2 ~ 60V per la modalità CR)

Tensione minima di funzionamento

0.9V@600mA

1.0V@6A

0.9V@2A

1.0V@20A

1.3V@10A

1.5V@10A

0.8V a 6A

1.0V a 10A

Modalità CC

Distanza

0 ~ 0,6A

0~6A

0~2A

0~20A

0~1A

0~10A

0~6A

0~60A

Risoluzione

0.15 mA

1.5 mA

0.5 mA

5mA

0.25 mA

2.5 mA

1.5 mA

15 mA

Accuratezza

00,1% + 0,1% F.S.

00,1% + 0,2% F.S.

00,1%+0,1 F.S.

00,1% + 0,2% F.S.

00,1%+0,1 F.S.

00,1% + 0,2% F.S.

00,1%+0,1 F.S.

00,1% + 0,2% F.S.

Modalità CR

Distanza

0.25Ω~1KΩ(60W/15V)

10Ω-40KΩ ((60W/60V)

10Ω~40KΩ ((60W/60V)

0.075Ω~300Ω ((100W/15V)
3Ω~12KΩ ((100W/60V)

0.25Ω~1KΩ(250W/25V)
25Ω~100Ω ((250W/250V)

0.025Ω~100Ω ((300W/15V)
1Ω~4KΩ(300W/60V)

Risoluzione

12 bit

Accuratezza

0.1Ω(0,25~100Ω)

0.1Ω ((50-100Ω)

0.1Ω(0,075~50Ω)
0.01Ω(100-1KΩ)

0.1Ω(0,25~100Ω)
0.01Ω(100-1KΩ)

0.1Ω(1~100Ω)
0.01Ω(100-1KΩ)

Modalità CV

Distanza

1 ~ 64V

1.5~256V

1 ~ 64V

Risoluzione

16mA

64 mA

16mA

Accuratezza

00,05 ± 0,1% F.S.

Modalità CP

Distanza

0.003~20W

0.03 ~ 60W

0.01 ~ 20W

0.01~100W

0.06 ~ 25W

00,06 ~ 250 W

0.03 ~ 30W

0.03 ~ 300W

Risoluzione

00,3 mW

3 mW

1 mW

10 mW

2 mW

20 mW

3 mW

30 mW

Accuratezza

2% F.S.

3% F.S.

2% F.S.

3% F.S.

2% F.S.

3% F.S.

2% F.S.

3% F.S.

Modalità dinamica

Dynamic

CC&CR

Tempo1&Tempo2

0.025ms~10ms

1ms~10s

0.025ms~10ms

1ms~10s

0.025ms~10ms

1ms~10ms

0.025ms~10ms

1ms~10s

Risoluzione

1 μs

1 ms

1 μs

1 ms

1 μs

1 ms

1 μs

1 ms

Accuratezza

2% F.S.

Inclinazione

0.1 ~ 25 mA/μs

10,0-250 mA/μs

0.32~80mA/us

mA/μs

3.2~800 mA/μs

00,16 ~ 40 mA/μs

10,6 ~ 400 mA/μs

00,001 ~ 0,25 mA/μs

00,01 - 2,5 mA/μs

Risoluzione

0.1mA/μs

10,0 mA/μs

0.32 mA/us

mA/μs

3.2mA/μs

00,16 mA/μs

10,6 mA/μs

00,001 mA/μs

00,01 mA/μs

Accuratezza

10% ± 20 μS

E'ora di alzarsi.

15 us

Corrente

0 ~ 0,6A

0~6A

0~2A

0~20A

0~1A

0~10A

0~6A

0~60A

Distanza

0-0.6A

0~6A

0~2A

0~20A

0-1A

0-10A

0-6A

0-60A

Attrezzatura

0-10V

Accuratezza

00,2% F.S.

0.25% F.S.

00,2% F.S.

0.25% F.S.

00,2% F.S.

0.25% F.S.

Risoluzione

0.15 mA

1.5 mA

0.5 mA

5mA

0.25 mA

2.5 mA

1.5 mA

15 mA

Accuratezza

2% F.S.

Cortocircuito

Resistenza

0.08Ω (massimo)

0.04Ω (max.)

0.025Ω (max.)

0.016Ω (max.)

Corrente

20A

10A

60A

Impedenza di ingresso

100KΩ(min.)@60V

100KΩ(min.) @ 60V

100KΩ(min.)@60V

Coefficiente di temperatura

100 ppm/°C (tipico) CC

Parametri di misura

Misurazione della tensione

Distanza

0-16V

16-64V

0-16V

16-64V

0-16V

16V-64V

0-25,6 V

25.6V-25.6V

Risoluzione

0.5 mV

2 mV

0.5 mV

2 mV

00,8 mV

8 mV

0.5 mV

2 mV

Accuratezza

0.02% + 0.1% F.S.

Misurazione corrente

Distanza

0 ~ 0,6A

0~6A

0~2A

0~20A

0~1A

0~10A

0~6A

0~60A

Risoluzione

0.0187mA

0.1875mA

0.0625mA

0.312mA

0.1875mA

1.875mA

Accuratezza

00,1%+0,1%FF

00,1% + 0,1% F.S.

Misurazione della potenza

Distanza

0-20W

20 - 60 W

0-20W

20-100W

0-25W

25-250W

0-30W

30-300W

Accuratezza*1

5 kg/11 libbre

5 kg /11 libbre
