Sistema di prova dell'attrezzatura di condizionamento dell'aria con ventilatore di bilanciamento dinamico da 3000 rpm a 5000 rpm

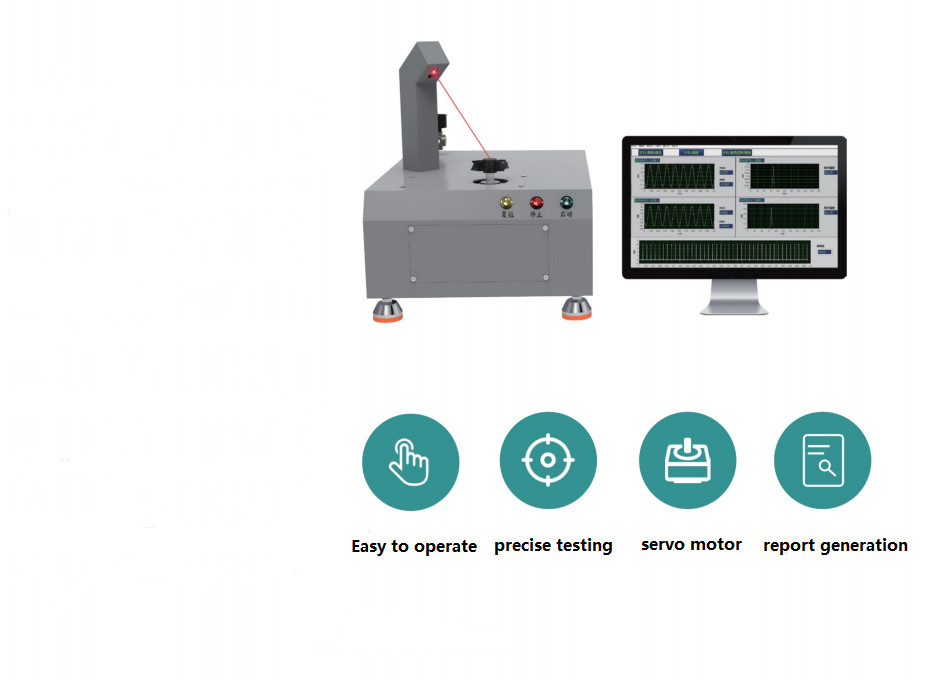

Sistema di prova di bilanciamento dinamico dei ventilatori

Caratteristiche del sistema

• Il sistema di prova di bilanciamento dinamico attivo del ventilatore è utilizzato principalmente per il rilevamento e la correzione dell'equilibrio dinamico di varie pale del ventilatore senza spazzole e casse in ferro.
• Questo sistema utilizza un servomotore con velocità di rotazione stabile, combinato con artigli di alta precisione, offrendo un'elevata affidabilità e riducendo al minimo l'errore di trasmissione delle basi statore dei ventilatori tradizionali.
• I sensori di accelerazione ad alta precisione raccolgono i segnali di vibrazione in tempo reale, raggiungendo un'elevata precisione, affidabilità ed un'efficiente correzione degli squilibri.
• Velocità di rotazione a guida autonoma, ampio raggio di regolazione della velocità, trasmissione stabile, non è necessario regolare frequentemente il tachimetro.
• Il sistema utilizza un display radar grafico per lo squilibrio, l'angolo e altri dati pertinenti, rendendolo facile da usare.
• Dopo le prove, possono essere generate automaticamente relazioni in formato Excel in base alle date di produzione e ai diversi tipi di macchine.
• Fornisce una fonte di dati affidabile per il controllo della qualità e il miglioramento dell'efficienza della produzione.

Parametri tecnici:

Funzione del modello BTS2240 Dimensione della lama del ventilatore applicabile (CM) 2,0CM-12CM Massa massima della lama del ventilatore (g) < 60g Diametro dell'albero applicabile (mm) 1,2/1,5/2,0/3.0 mm Gamma di velocità di rotazione 3000~5000 giri al minuto Modalità di equilibrio dinamico, Dimensioni dell'apparecchiatura a doppio lato, a tre lati 305.0x405.0x360.0mm Peso dell'apparecchiatura Circa 27 kg Tasso di riduzione degli squilibri (URR) 95% Disquilibrio residuo minimo raggiungibile (EMAR) 0,2 g.mm/kg Automatic Positioning Servo Motor Control Reference Position Indicator Laser Indicator Servo Motor and Driver AC Servo Motor Power Supply Voltage 200~240V AC 50/60Hz Environmental Temperature 10~55°C Display Mode Radar Chart Compatible Operating Systems Win7/8/10

Un sistema di prova dell'equilibrio dinamico dei ventilatori è un impianto specializzato progettato per valutare e garantire l'equilibrio dei ventilatori durante il loro funzionamento.Questo sistema è fondamentale per identificare eventuali squilibri che potrebbero portare a vibrazioniIn questo caso, il problema è che il ventilatore non è più in grado di funzionare in modo efficiente e non produce più rumore o riduce l'efficienza e la longevità del ventilatore.

Scopo

1. Miglioramento delle prestazioni: garantire che i ventilatori funzionino in modo regolare ed efficiente riducendo al minimo le vibrazioni e il rumore causati dagli squilibri.
2. Migliorare l'affidabilità: Prolungamento della vita dei ventilatori evitando l'usura eccessiva dovuta alle vibrazioni.
3. Controllo della qualità: verificare che ogni ventilatore soddisfi gli standard di equilibrio del produttore prima di lasciare la linea di produzione.
4. Rispetto: Rispetto degli standard e delle normative del settore in materia di bilanciamento e prestazioni dei ventilatori.
5. Ridurre i costi di manutenzione: rilevando e correggendo precocemente gli squilibri, riducendo la necessità di costose riparazioni e manutenzioni.

Componenti chiave

1. Macchina di bilanciamento: il componente centrale, che misura la quantità e la posizione dello squilibrio nel ventilatore; può essere di vari tipi, come le macchine di bilanciamento statiche o le macchine di bilanciamento dinamiche,a seconda dell'applicazione.

2. Fabbricazione di apparecchi per il controllo delle emissioni: utilizzato per tenere saldamente il ventilatore in posizione durante il processo di prova, garantendo misure accurate.

3. Sistemi di misura: Sensori e strumenti che rilevano lo squilibrio, spesso utilizzando sensori laser o sensori di vibrazione per misurare l'ampiezza e la fase delle vibrazioni.

4. Software di acquisizione e analisi dei dati: software che raccoglie dati dai sistemi di misurazione e li analizza per determinare l'esatta posizione e l'entità di eventuali squilibri. Questo software può anche fornire raccomandazioni per la correzione.

5. Strumenti di correzione: Strumenti quali presse da trivellazione, macchine da triturazione o pesi aggiunti utilizzati per correggere eventuali squilibri rilevati sulla base dell'analisi fornita dal software.

6. Camere ambientali (facoltativo): In alcuni casi, le camere ambientali possono essere utilizzate per testare i ventilatori in diverse condizioni di temperatura, umidità o pressione per simulare ambienti operativi reali.

Procedure di prova

1. Impostazione iniziale: fissare il ventilatore sulla macchina di bilanciamento utilizzando attrezzature e pinze adeguate.

2. Misurazione: Fare funzionare il ventilatore alla velocità di funzionamento, mentre il sistema di misura registra i dati sulle vibrazioni o gli squilibri.

3. Analisi: Il software di acquisizione dei dati elabora i dati registrati per individuare eventuali squilibri, fornendo informazioni sulla loro posizione e la loro magnitudo.

4. Correzione: sulla base dell'analisi, utilizzare gli strumenti di correzione raccomandati per regolare il ventilatore fino a raggiungere le specifiche di bilanciamento desiderate.

5. Verifica: Dopo la correzione, riprovare la ventola per verificare che lo squilibrio sia stato adeguatamente eliminato.

6. Documentazione: registrare i risultati del processo di prova e correzione a fini di controllo della qualità e di riferimento futuro.

Vantaggi dell'implementazione di un sistema di prova di bilanciamento dinamico del ventilatore

• Miglioramento della qualità dei prodotti: I ventilatori adeguatamente bilanciati funzionano in modo più silenzioso ed efficiente, portando a una maggiore soddisfazione dei clienti.
• Prolungamento della durata di vita dell'attrezzatura: riduzione delle vibrazioni significa minore pressione sui cuscinetti e su altri componenti, prolungando la durata complessiva della ventola.
• Risparmio di costi: La diagnosi precoce e la correzione degli squilibri riducono la probabilità di riparazioni o sostituzioni costose in seguito.
• Rispetto della normativa: Garantisce che i prodotti soddisfino gli standard e le normative del settore, evitando potenziali problemi legali o richiami.
• Miglioramento dell'efficienza manifatturiera: semplifica il processo produttivo identificando e correggendo rapidamente gli squilibri, riducendo i tempi di fermo e gli sprechi.

In sintesi, un sistema di prova del bilanciamento dinamico dei ventilatori è uno strumento essenziale per i produttori che mirano a produrre ventilatori di alta qualità, affidabili ed efficienti.Non solo migliora le prestazioni dei prodotti, ma contribuisce anche a risparmiare sui costi e a garantire la conformità normativa.
