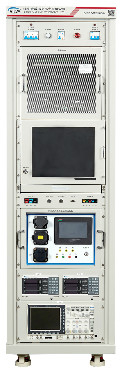

Sistema integrato di attrezzature di prova ATE automatiche

Sistema di prova della funzione della pila di ricarica CA/ Supporta i test di sicurezza dei prodotti finiti, con capacità di test di commutazione multi-posizione

Introduzione:

      Il sistema è un sistema di prova ATE completo e altamente efficiente specificamente progettato per le linee di produzione di pile di ricarica standard nazionali, europee e americane.Esso funge da piattaforma integrata per testare pile di ricarica AC a tre pistole, utilizzato principalmente per le prove sulla linea di produzione di pile di ricarica. Il suo maggiore vantaggio risiede nel garantire la qualità del prodotto e nel migliorare l'efficienza della produzione per i clienti.

Caratteristiche:

1La configurazione hardware è flessibile, con una forte compatibilità del sistema.

2. Dispone di un'interfaccia grafica standardizzata con un design facile da usare.

3Il ventilatore utilizzato è un ventilatore a flusso assiale di piccole dimensioni, caratterizzato da un elevato flusso d'aria, una buona dissipazione del calore e un basso rumore.

4.Equipaggiato con interruttori per i circuiti di contatto PE, CP e PP, può simulare lo stato di accensione/spena e le condizioni di guasto di ciascun circuito.e lo stato delle tariffe.

5Include un'interfaccia di visualizzazione del computer che mostra valori in tempo reale come tensione della pila di ricarica, corrente, ciclo di servizio CP, frequenza CP, ecc., per una facile visualizzazione.

6Il dispositivo supporta test per il controllo del tempo di carica della pila, le normali fasi di avvio e di carica, la disconnessione PP, la disconnessione CP, ecc.

7. Viene fornito con funzionalità software per il test semiautomatico delle pile di ricarica AC con assistenza manuale.

8.Dopo il test, può generare report di test e caricare dati, facilitando il monitoraggio e le richieste degli utenti.

9.Soddisfa i test di tempistica relativi all'interoperabilità, quali il tempo T1, T1', T2, T2', T3, T3', T3', ecc.

10.Scanner di codici a barre opzionale per la scansione rapida dei prodotti e l'inserimento di informazioni sul codice del prodotto per il test.

11Il software di prova consente di modificare gli elementi di prova, di regolare in modo flessibile i parametri di prova e di generare automaticamente i rapporti di prova.lettura dei parametri, calibrazione dei parametri, ecc.

12. Dispone di capacità di analisi statistica. I risultati dei test possono essere archiviati, facilitando la gestione dei rapporti statistici.

13Offre un elevato rapporto costi/prestazioni, eccellente stabilità e velocità di prova efficiente.

I punti di prova:

1. Pre-attivazione rilevamento

2- Rilevazione azionata.

3.Prove di conferma di connessione

4.Prove di prontezza di carica

5.Prove di fase di avvio e di ricarica

6.Prove di completamento della normale ricarica

7.Prove di tempistica di controllo della connessione di ricarica

8Prova di disconnessione CC

9.CP Prova di disconnessione

10.CP Prova a terra

11.Prove di perdita di continuità del conduttore protettivo

12.Prove di sovra corrente di uscita

13.Sconnessione di interruttore S2 prova

14Prova di limitazione della tensione del circuito.CP

15.Prove di carico e di rottura

16.Prova delle prestazioni di ingresso/uscita

17.Verifica della coerenza dei dati metrologici

18.Prove di protezione da sovraccarico di corrente

19Prova di protezione da correnti di fuga

20.Prove di protezione da sovratensione di ingresso

21.Prove di protezione da sottovoltaggio di ingresso
