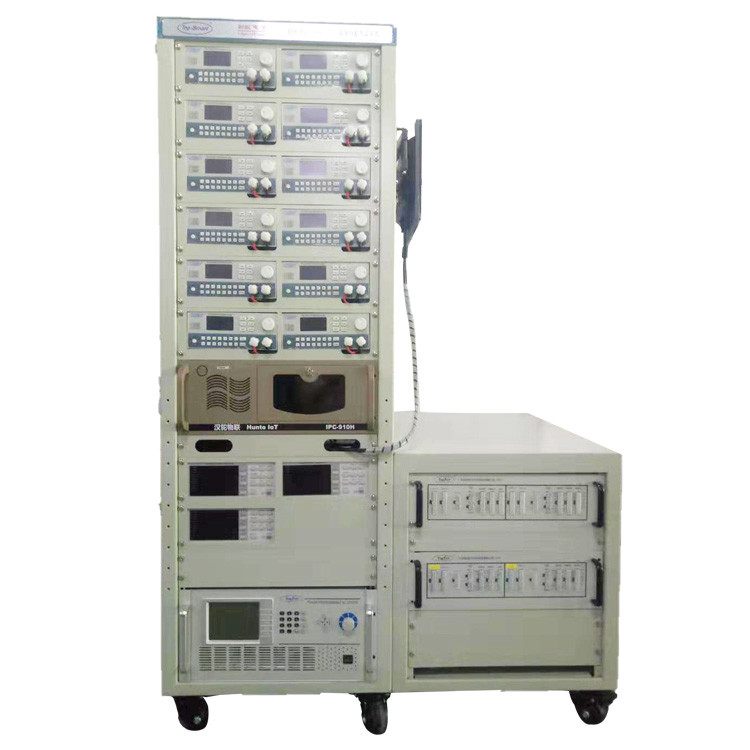

Test System PD Adapter Battery Pack Testing Machine Attrezzatura ATE di ricarica rapida

Sistema di prova PD Adaptore di ricarica rapida Sistema di prova di potenza ATE Attrezzatura di prova completa

Caratteristiche del sistema di prova di potenza dell'adattatore di ricarica rapida PD:

Prova delle prestazioni elettriche:

• Tensione e corrente di uscita: misurare la tensione di uscita e la corrente dell'adattatore in diverse condizioni di carico per assicurarsi che siano entro le specifiche.
• Efficienza energetica: valutare l'efficienza di conversione dell'adattatore in diverse condizioni di carico.
• Regolazione del carico: testare la stabilità di uscita dell'adattatore sotto carichi diversi.
• Ripple e rumore: misurare i livelli di ripple e rumore nella tensione di uscita per assicurarsi che siano entro intervalli accettabili.

Test di compatibilità del protocollo di ricarica rapida:

• Supporto dei protocolli: verificare se l'adattatore supporta protocolli di ricarica rapida come USB PD (Power Delivery) e verificare la sua compatibilità di versione.
• Processo di stretta di mano: simulare la comunicazione tra il dispositivo e l'adattatore per garantire una corretta negoziazione di tensione e corrente.

Prova della funzione di protezione:

• Protezione da sovratensione (OVP): simulare le condizioni di sovratensione per garantire che l'adattatore possa interrompere prontamente l'uscita o ridurre la tensione.
• Protezione da sovraccarico (OCP): testare la risposta dell'adattatore in condizioni di sovraccarico per assicurarsi che possa limitare in modo sicuro la corrente.
• Protezione da cortocircuito (SCP): simulare un cortocircuito di uscita per verificare se i meccanismi di protezione dell'adattatore sono efficaci.
• Protezione da sovratemperatura (OTP): monitorare la temperatura dell'adattatore in condizioni di carico elevato o di alta temperatura per assicurarsi che non si surriscaldi.

Prova di adattabilità all'ambiente:

• Test di temperatura: testare le prestazioni dell'adattatore in diverse condizioni di temperatura per assicurarsi che funzioni normalmente entro gli intervalli di temperatura specificati.
• Test di umidità: testare l'adattatore in condizioni di elevata umidità per garantire la sua resistenza all'umidità.
• Test di resistenza meccanica: effettuare test di caduta e vibrazione per valutare la resistenza strutturale e la durata dell'adattatore.

Test di compatibilità:

• Compatibilità dei dispositivi: utilizzare dispositivi di diverse marche e modelli per testare la compatibilità e le prestazioni di ricarica dell'adattatore.
• Compatibilità del caricabatterie: se l'adattatore è un caricabatterie per dispositivi specifici, verificare la sua compatibilità con tali dispositivi.

Prova di sicurezza:

• Test di resistenza all'isolamento: misurare la resistenza all'isolamento tra l'ingresso e l'uscita dell'adattatore per assicurarsi che soddisfi gli standard di sicurezza.
• Test di resistenza alla tensione: applicare una tensione elevata all'adattatore per verificare le sue prestazioni di isolamento.
• Prova di corrente di perdita: misurare la corrente di perdita dell'adattatore in condizioni di funzionamento per assicurarsi che sia entro i limiti di sicurezza.

Test di affidabilità:

• Test di durata: eseguire l'adattatore per periodi prolungati per valutare la sua durata e affidabilità.
• Test ciclico: accendere e spegnere ripetutamente l'adattatore per verificare le prestazioni e la stabilità della commutazione.

Questi test richiedono in genere attrezzature e strumenti professionali di prova di potenza.soddisfare le esigenze degli utenti e le norme pertinenti.

Il sistema di prova di potenza utilizza il più recente software di prova del sistema ATE V4.1:

• Risponde ai requisiti di misura ENERGY STAR e IEC 62301.
• Esegue la scansione parallela del codice a barre durante il test, aumentando significativamente la velocità di test.
• Supporta la sperimentazione simultanea di più alimentatori di uscita singola/multipla, migliorando notevolmente la capacità della linea di produzione.
• Supporta le versioni cinese e inglese semplificato/tradizionale, interfaccia user-friendly, facile da imparare e usare.
• Supporta l'aggiunta di qualsiasi dispositivo con interfacce GPIB/RS-232/USB.
• Potenti capacità di analisi dei rapporti.
• Funzioni complete di gestione delle informazioni.
• Può generare direttamente output di Excel.
• Diverse funzioni di generazione di grafici.
• Supporta l'interfaccia del sistema informativo di produzione (ShopFloor).

I punti di prova del sistema di prova della potenza dell'adattatore di ricarica rapida PD:
