Test di automazione SMPS Software di controllo delle PSU V4.1 Per i test di potenza

Software di prova per l'automazione di potenza/ Può testare alimentatori multipli e raggruppati per aumentare la capacità di produzione

Il software di prova automatizzata di potenza V4.1 è progettato principalmente per il sistema di prova di potenza modulare Top-Smart:

1. Risponde ai requisiti di misurazione Energy Star (ENERGY STAR) e IEC 62301.

2.Conduce la scansione parallela del codice a barre durante il test, migliorando notevolmente la velocità del test.

3Supporta test simultanei di molteplici alimentatori di uscita di un singolo gruppo, migliorando significativamente la capacità della linea di produzione.

4Supporta il cinese semplificato, il cinese tradizionale e le versioni in inglese con un'interfaccia facile da usare e facile da imparare.

5Supporta l'aggiunta di qualsiasi dispositivo con interfacce GPIB, RS-232, USB, ecc.

6Potenti capacità di analisi dei rapporti.

7.Funzioni di gestione delle informazioni complete.

8.Può generare direttamente output di Excel.

9.Diverse funzioni di generazione grafica.

10Supporta l'interfaccia del sistema di informazione di produzione (ShopFloor).

Descrizione dell'interfaccia principale di esecuzione del test:

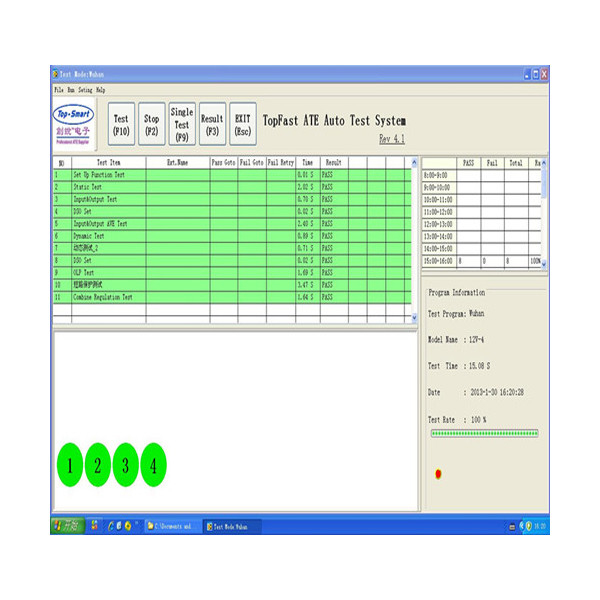

Se si preme il pulsante TEST sullo schermo principale del software del sistema di prova di potenza TopSmart1100, viene immediatamente avviato il programma di controllo dell'esecuzione.Questo programma inizierà l'inizializzazione di tutti i dispositivi impostati nel programma "H / W Config" e visualizzare i risultati dell'inizializzazione nella parte inferiore sinistra dell'area di visualizzazione del processo di provaL'immagine seguente mostra lo schermo principale del programma di controllo di esecuzione: lo schermo principale del programma di controllo di esecuzione è diviso in quattro parti, disposte in senso antiorario come segue:Area di visualizzazione del tasso di passaggio diretto, Area di visualizzazione del programma, Area di visualizzazione del processo e Area di visualizzazione del contenuto del test.

Area di visualizzazione del tasso di passaggio diretto:

Questa area mostra la quantità di passaggio, la quantità di fallimento e il tasso di passaggio diretto durante il periodo di tempo definito dall'utente (il periodo di tempo è impostato dall'utente) nel processo di prova.

Area di visualizzazione del programma:

■ Programma di prova

■ Nome del modello

■ Tempo di prova

■ Data

■ Tasso di prova

Area di visualizzazione del processo:

Questa area mostra lo stato attuale, inclusa l'inizializzazione in corso, il test in corso e la visualizzazione dei risultati del test.

Area di visualizzazione del programma:

Ogni elemento di prova nel programma di prova avviato viene visualizzato nella tabella di questa area.I risultati di un singolo passaggio sono indicati in verde per PASS e in rosso per FAIL.

Area di visualizzazione dei dati di prova:

Durante il processo di prova, i dati di prova verranno visualizzati in tempo reale nell'angolo in basso a sinistra della finestra.dati di prova, e risultati dei test del prodotto in una sola fase.

Controllo strumentale online:

Quando si seleziona l'opzione On_Line Control dalla schermata principale, verrà visualizzata la seguente finestra.e regolare le connessioni dello strumento, cablaggio dell'attrezzatura e apparecchiature.
