Fonte di alimentazione CC SCPI
, Fonte di alimentazione a corrente continua a 24 bit
, Unità di alimentazione CC SCPI

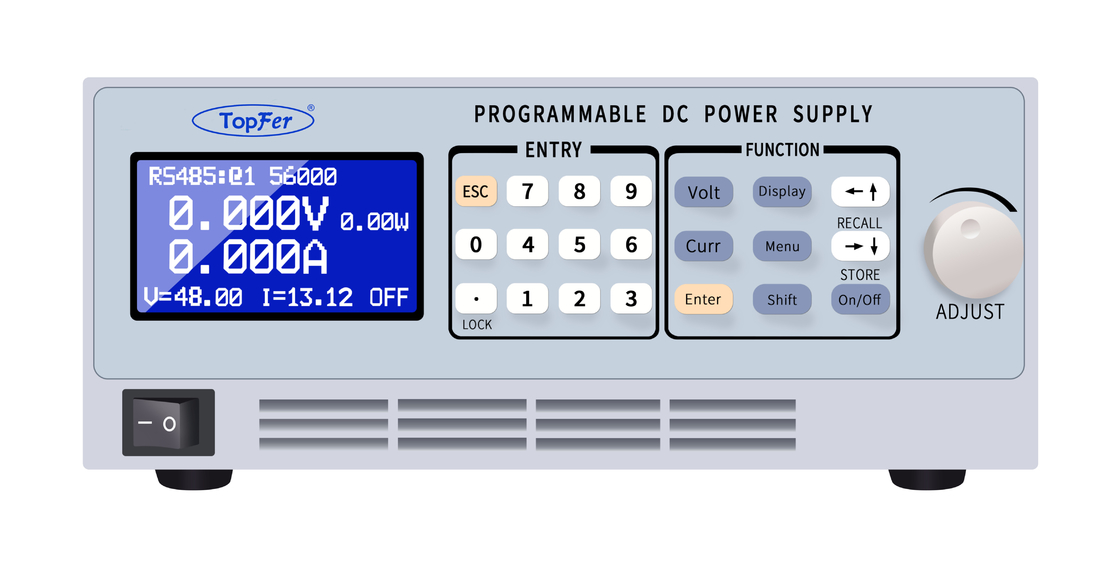

Fornitore di alimentazione a corrente continua programmabile Topfer PL Series/Alta precisione, compatta, alta efficienza
La serie Topfer PL è un alimentatore a corrente continua programmabile con alta precisione, dimensioni compatte, alta efficienza e eccellente stabilità.L'alimentazione programmabile a ampio raggio è dotata di RS232 e RS485 integrati, che supporta il protocollo standard SCPI, rendendolo conveniente per il controllo remoto e la costruzione di piattaforme di prova intelligenti.I terminali di compensazione a distanza aiutano a evitare problemi di prova imprecisa causata da cascate di tensione attraverso i condotti.
funzioni di lettura accurata di tensione e corrente ad alta risoluzione a 18 bit/24 bit, unitamente a caratteristiche di uscita di ampio raggio,consentire agli utenti di regolare la tensione di uscita e la corrente arbitrariamente all'interno del range di potenza nominale.
Le impostazioni programmabili consentono un funzionamento più flessibile, con la possibilità di impostare gruppi 0-10 di LIST.CYCLE da 1 a 999,999 volte.Questo rende conveniente per gli utenti di uscita diverse tensioni e correnti su un timerL'unità è dotata di funzioni voltage e current slew rate; quando queste sono impostate, l'output cambierà in base alla specificata slew rate.
La tensione di uscita e la corrente hanno un'ampia gamma, con tensione che va da 0-120V e corrente di uscita fino a 0-20A. Gli utenti possono selezionare il modello appropriato in base ai loro scenari di utilizzo effettivi.La tastiera funzionale e il pulsante di codifica consentono agli utenti di operare in modo flessibile.
Le caratteristiche di protezione multiple includono la protezione da sovratensione, la protezione da sovratensione, la protezione da sovratemperatura, la protezione da sovratensione, la protezione da cortocircuito,e protezione della linea di compensazione inversa, garantendo che l'alimentazione funzioni in modo sicuro in un ambiente affidabile.
Caratteristiche del prodotto:
- Ampia gamma di uscita: 0-120V; 0-20A
- Intervallo di potenza di uscita: 300W-600W
- Passi di controllo programmabili per la regolazione della tensione/corrente di uscita
- ADC a 18 bit/16 bit DAC, con una risoluzione di tensione di 1mV e una risoluzione di corrente di 1mA.
- Modalità di funzionamento: CV e CC con commutazione libera.
- Compensazione a distanza per il calo di tensione della linea di carico.
- Le protezioni di uscita includono sovratensione, sovra corrente, sovra potenza, sovratemperatura, protezione da cortocircuito e protezione della linea di compensazione inversa.
- Funzionamento della tastiera con un pulsante di codifica per le impostazioni.
- Interfacce di comunicazione: RS232/485.
- Protocolli di comunicazione: protocollo standard SCPI, Modbus, JC personalizzato.
- 2Display LCD da 0,8 pollici, che mostra lo stato operativo completo.
Tabella delle specifiche:
| Modello |
TPD-3080PL
|
TPD-30120PL |
TPD-6080PL |
TPD-60120PL |
| Voltaggio di ingresso |
190-265VAC |
190-265VAC |
190-265VAC |
190-265VAC |
| Frequenza di ingresso |
47-63 Hz |
47-63 Hz |
47-63 Hz |
47-63 Hz |
| Fattore di potenza |
> 0.98 |
> 0.98 |
> 0.98 |
> 0.98 |
| Potenza di ingresso |
345VA ((MAX) |
345VA ((MAX) |
680VA ((MAX) |
680VA ((MAX) |
| Intervallo di tensione di uscita |
0-80V |
0-120V |
0-80V |
0-120V |
| Intervallo di corrente di uscita |
0-10A |
0-5A
|
0-20A
|
0-10A |
| Intervallo di potenza di uscita |
0-300W |
0-300W |
0-600W |
0-600W |
| Regolazione del carico di tensione |
30 mV |
30 mV |
30 mV |
30 mV |
| Regolazione del carico corrente |
10 mA |
25 mA |
10 mA |
2mA |
| Risoluzione di visualizzazione della tensione |
1 mV |
10 mV |
1 mV |
10 mV |
| Risoluzione di visualizzazione corrente |
1 mV |
1 mV |
1 mV |
1 mV |
| Precisione di impostazione della tensione |
FS0,05%±RD0,05% |
FS0,05%±RD0,05% |
FS0,05%±RD0,05% |
FS0,05%±RD0,05% |
| Precisione di impostazione corrente |
FS0,1%±RD0,1% |
FS0,1%±RD0,1% |
FS0,1%±RD0,1% |
FS0,1%±RD0,1% |
| Accuratezza di lettura della tensione |
FS0,05%±RD0,05% |
FS0,05%±RD0,05% |
FS0,05%±RD0,05% |
FS0,05%±RD0,05% |
| Precisione di lettura corrente |
FS0,1%±RD0,1% |
FS0,1%±RD0,1% |
FS0,1%±RD0,1% |
FS0,1%±RD0,1% |
| Indice di rilievo di tensione*1 |
80mVp-p |
120 mVp-p |
80mVp-p |
120 mVp-p |
| 5 mVrms |
12 mVrms |
5 mVrms |
12 mVrms |
| Modalità di funzionamento |
tensione costante (CV)/corrente costante (CC) |
tensione costante (CV)/corrente costante (CC) |
tensione costante (CV)/corrente costante (CC) |
tensione costante (CV)/corrente costante (CC) |
| Compensazione a distanza |
5V MAX |
5V MAX |
5V MAX |
5V MAX |
| Efficienza |
88% |
88% |
88% |
88% |
| Fusibili di ingresso |
T5A |
T5A |
T5A |
T5A |
| Peso netto |
3.5 kg |
3.5 kg |
3.5 kg |
3.5 kg |
| Dimensioni (H×W×D) |
88 × 215 × 380 mm |
88 × 215 × 380 mm |
88 × 215 × 380 mm |
88 × 215 × 380 mm |
| Funzioni di protezione |
Protezione da sovratemperatura (OTP), protezione da sovrapotenza (OPP), protezione da sovracorrente (OCP), protezione da sovratensione (OVP), guasto del sensore di compensazione (SFP). |
| Metodo di comunicazione |
Configurazione standard: RS232/485 |
| Metodo di raffreddamento |
Controllo intelligente della temperatura del ventilatore |
| Ambiente di funzionamento |
Temperatura 0-45°C, umidità relativa 10%-90% (senza condensazione) |
Nota *1: modalità CV - tensione di uscita nominale (Vp-p @ 20MHz, Vrms @ 1,25MHz).
