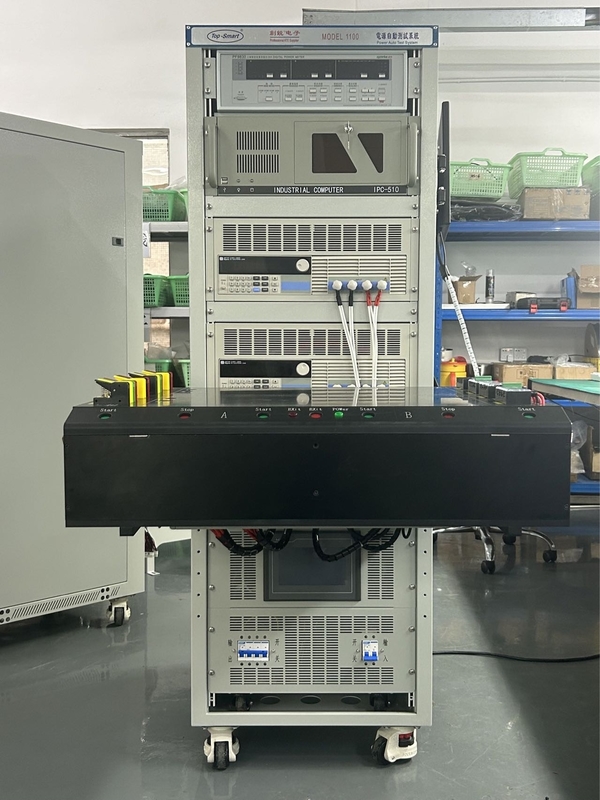

Sistema di prova Sistema di prova di potenza LED del costruttore Sistema di prova di potenza LED del conducente Sistema di prova di potenza mobile
l'attrezzatura del sistema di prova ats è composta da parte hardware e parte software, la parte hardware comprende: computer, AC SOURCE, contatore di potenza, carico elettronico, oscilloscopio digitale e apparecchio di prova;La parte software è Topfer V4.1 software sviluppato da Trongrui. Attraverso l'interfaccia di conversione USB e USB/GPIB, il computer è collegato e comunica con altri hardware sopra menzionati,il lavoro di ciascun dispositivo è coordinato, i dati vengono raccolti e elaborati, e infine viene generato il verbale di prova.
Al fine di rendere la progettazione di attrezzature ATS sistema di prova può raggiungere l'intelligenza, le attrezzature sopra menzionate: AC SOURCE, contatore di potenza,l'oscilloscopio e il carico elettronico devono avere un'interfaccia di comunicazione, vale a dire, può essere collegato al computer e può essere programmato per il controllo.La valutazione dei costi e di altri fattori può essere utilizzata come base per la selezioneInoltre, se il cliente dispone già di questo tipo di dispositivo, purché sia programmabile, può essere applicato al sistema.la spesa del cliente è ridotta al minimo, e si riduce lo spreco di attrezzature originali causato dall'uso di nuove attrezzature.
Vantaggi del sistema di prova automatico di alimentazione a commutazione TopFer 1100:
• Adatto per le applicazioni di prova di alimentatori AC/DC e convertitori DC/DC.
• Alta estensibilità, facile integrazione di tester di interfaccia standardizzati.
• Velocità di prova rapida, 3-4 volte più veloce rispetto ai sistemi ATS tradizionali.
• piattaforma di sistema aperta, che consente di modificare le fasi di prova in base ai requisiti.
• Interfaccia di controllo strumentale standardizzata e ambiente operativo grafico (interfaccia Windows).
• L'alimentatore di commutazione ATE TopFer 6600 fornisce capacità di progettazione di rapporti e analisi statistica.
Punti di prova per il sistema di prova dell'alimentazione di commutazione:
| Oggetti di prova |
Oggetti di prova |
| Misurazione in modalità LED. |
Tracciamento |
| Corrente continua in modalità CV |
Prova di cortocircuito |
| Picco-picco di rumore |
Corrente di cortocircuito |
| Noise di picco corrente-picco |
Protezione OV |
| Punto di tensione-Punto di rumore |
Protezione UV |
| Tempo di risposta transitorio |
Protezione OL |
| Spike transitorio |
Protezione OP |
| Regolazione della tensione |
Aggiustamento in fase di prova |
| Regolamento in vigore |
Interruzione del ciclo AC |
| Attivare l' ora |
Simulazione PLD |
| Tempo di risalita |
GPIB lettura/scrittura |
| Tempo di caduta |
232 lettura/scrittura |
| Tempo di attesa |
USB di lettura/scrittura |
| Prova di corrente di entrata |
Controllo del segnale TTL |
| Potenza, buon segnale. |
Controllo del relè |
| Segnale di interruzione di corrente |
Scansione del codice a barre |
| Segnale P/S ON |
Prova dinamica |
| Sequenza di accensione |
Specifica in modalità C.P. |
| Sequenza di spegnimento |
Corrente di uscita CC |
| Efficenza |
Tensione di uscita in CC |
| Corrente RMS di ingresso |
Test Ripple corrente |
| Potenza di ingresso |
Corrente di attenuazione |
| Fattore di potenza di ingresso |
Frequenza di attenuazione |
| Rampa di tensione di ingresso |
Periodo di attenuazione |
| Frequenza di ingresso. rampa |
|
